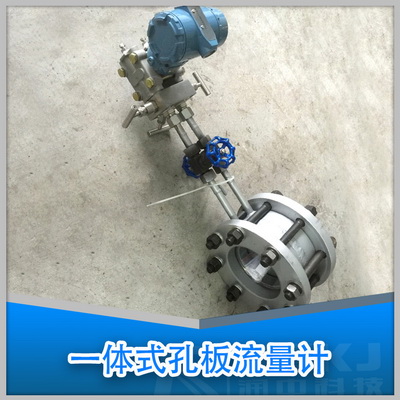

一体式孔板流量计
标准孔板流量计
孔板差压流量计详细介绍
孔板流动分析的典型假设是管道内的流体流动理想化为稳态，不可压缩，无粘性（即，可忽略的粘度），层流状态。此外，假设管道是水平的并且发生可忽略的摩擦损失。这种流动条件如图3所示。在这样的条件下，两个方程适用于流过孔[ 20 ]：伯努利方程（方程 1 ）; 和，连续性方程（方程 2）。孔板仪间接测量质量流量。当流体通过孔板的孔时，监测并记录差压信号作为流体速度的函数。在Eqt中操纵密度变量。3有助于根据质量或体积计算流速。
一、标准孔板流量计概述
标准孔板流量计可用于测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
二、标准孔板流量计适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级
三、标准孔板流量计(喷嘴)－法环孔（喷）
型号：RZ-LGB（P）H-PN-DN-C1
适用压力：Pn0.01～Pn2.5Mpa
适用管径：DN40～DN600
用途及特点：使用于气体、液体和蒸汽等流量测量，控制和调节。它具有测量精度高、造价低、安装简单、维护方便等特点。
角接环室取压标准孔板流量计(喷嘴)－法环孔（喷）
型号：RZ-LGB（P）H-PN-DN-C2
适用压力：Pn2.5～Pn6.3Mpa
适用管径：DN40～DN600
用途及特点：使用于较高工作压力气体、液体和蒸汽等流量测量，控制和调节。它具有测量精度高、使用寿命长、安装维护方便等特点。
角接取压标准孔板流量计(喷嘴)－法孔（喷）
型号：RZ-LGB（P）H-PN-DN-C3
适用压力：Pn6.3～Pn10Mpa
适用管径：DN40～DN500
用途及特点：使用于高压下气体、液体和蒸汽等流量测量，控制和调节。它具有测量精度高、安装使用、维护方便等特点。
角接取压标准孔板流量计(喷嘴)－环孔（喷）
型号：RZ-LGB（P）H-PN-DN-C4
适用压力：Pn2.5～Pn32.0Mpa
适用管径：DN15～DN500
用途及特点：使用于高温高压下的液体，蒸汽及热网管道的流量测量，控制和调节。它具有耐冲击，孔板或喷嘴不易变形，测量精度高、密封性能好，使用寿命长等特点。
角接钻孔取压标准孔板流量计
型号：RZ-LGBZ-PN-DN-C1
适用压力：Pn0.01～Pn2.5Mpa
适用管径：DN400～DN2000
用途及特点：适用于气体、液体等介质的大管径的流量测量控制和调节。它具有测量精度高、安装使用方便，造价低等特点。
孔板流量计不是*准确的流量计。然而，他们已被广泛历史上许多安装了油田在世界各地，并保持许多正在进行的油田作业的一部分。因此，通常需要使用和解释由这种仪表提供的流量数据，因为它是可用于特定现场系统的非常好的测量信息。因此，在这种情况下，使用AI算法*匹配孔板流量计读数在提供虚拟流量计预测能力方面是有用的。
*初的遗传优化算法（GA）于1975年开发，并已成功应用于大多数科学分支，包括石油工程，从那时起[ 49 ]遗传编程（GP）[ 50 ]开发了进一步改进和改进遗传算法的功能。基因表达式编程（GEP）的替代方法于2001年引入[ [51]，[52]，[53]，[54]]克服GA和GP方法的一些缺点。GEP通过开发一系列预定的代数运算符来建立独立变量和因变量之间的非常好的关系。染色体和表达树（ET）是GEP的两个主要区别特征[ 54 ]。对于需要回归分析和/或涉及符号（通用）方程的函数评估的问题，需要开发GEP的计算效率和收敛速度比GP算法好两到四个数量级。
